Колодец Ruwel КН 1000 H800 с крышкой D 780 мм с предустановленными кабельными стойками

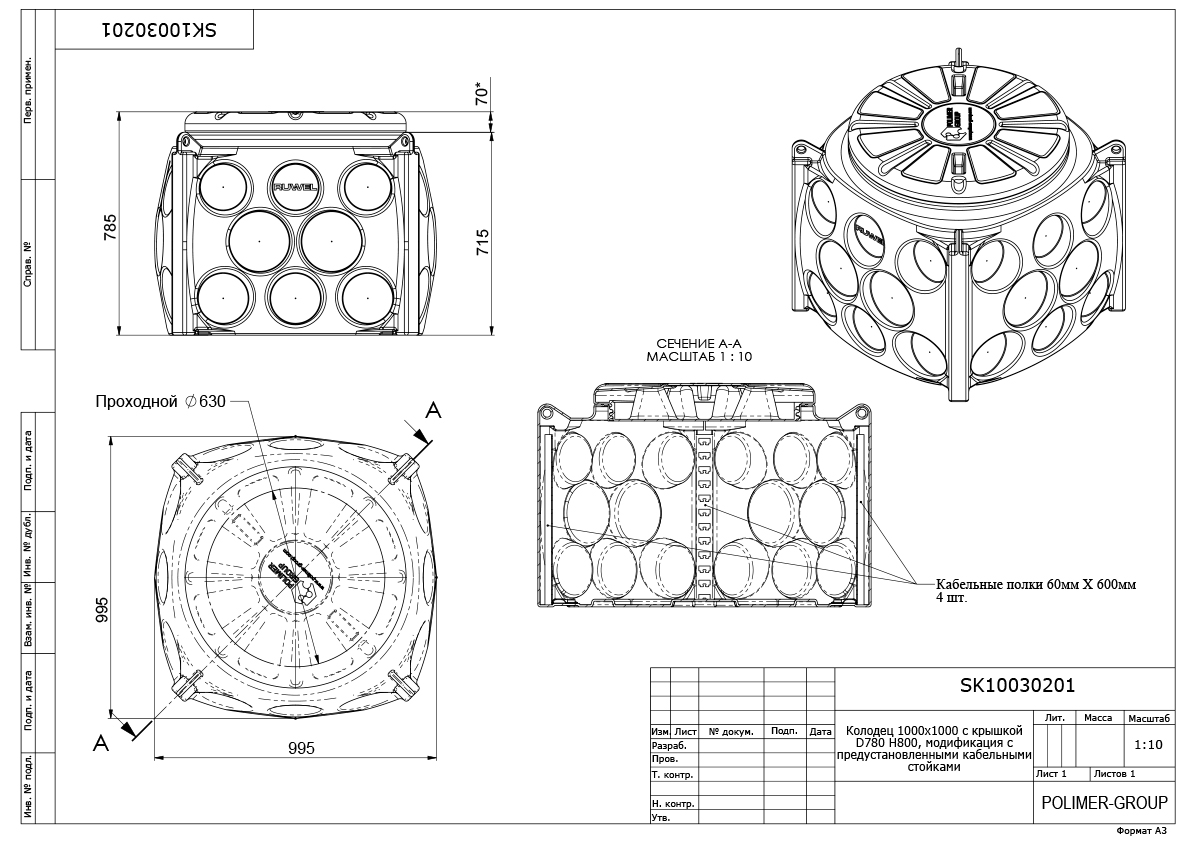

Внимание! На чертеже кабельные стойки и полки указаны как справочная информация: для реализации проекта их необходимо приобрести дополнительно.

Пластиковый сборный колодец КН 1000 (артикул SK10030201) — инновационное решение для прокладки слаботочных и силовых линий с размещением оборудования. Модульная конструкция с увеличенным диаметром основания 995 мм заменяет громоздкие бетонные аналоги, обеспечивая быстроту монтажа и долговечность эксплуатации.

Отличительная черта данной конфигурации — высота 785 мм при диаметре горловины 780 мм. Широкий проем упрощает доступ к внутреннему оборудованию. Заводская установка кабельных стоек позволяет сразу монтировать кроссы и муфты. При неглубокой прокладке кабеля верхняя часть выводится на поверхность, выполняя роль смотрового устройства.

Монтаж производится в точках разветвления или изменения направления трассы. Ввод труб осуществляется через подготовленные площадки с использованием адаптеров соответствующего диаметра. Термическая обработка не требуется, а эластичная муфта обеспечивает герметичность и задает угол подключения без дополнительных фитингов.

Конструкция

• Донная часть. Усиленное основание диаметром 995 мм, служащее опорой для всей сборной конструкции и воспринимающее нагрузку грунта.
• Площадки для ввода. Зоны для организации герметичных соединений с подводящими коммуникациями.
• Наборные секции. Модули с резьбовым замком, позволяющие варьировать глубину заложения.
• Кабельные стойки. Предустановленные алюминиевые полки для размещения оборудования.
• Защитный люк. Крышка диаметром 780 мм с уплотнением, предотвращающим проникновение влаги и загрязнений.

Преимущества

• Увеличенный диаметр основания для размещения габаритного оборудования.
• Широкая горловина 780 мм для удобного доступа.
• Заводская установка кабельных стоек — экономия времени на монтаже.
• Абсолютная водонепроницаемость всех стыков.
• Быстрая сборка без специального инструмента.
• Высокая механическая прочность и стойкость к сжимающим нагрузкам.
• Расчетный ресурс — не менее 60 лет.
• Работоспособность в диапазоне температур от -50°C до +60°C.

Комплектующие изготовлены из химически стойкого полиэтилена. Резьбовые замки дополнены резиновыми кольцами для достижения полной герметичности. Возможна установка в зеленых зонах, на пешеходных территориях и проезжей части.

Характеристика

• Инертность к воздействию агрессивных почвенных сред;
• Полная диэлектричность, безопасная для силовых кабелей;
• Минимальная теплопередача, препятствующая конденсатообразованию;
• Высокая кольцевая жесткость и устойчивость к деформациям;
• Монолитная структура стенок без сварных швов;
• Экологическая безопасность на протяжении всего срока эксплуатации.
